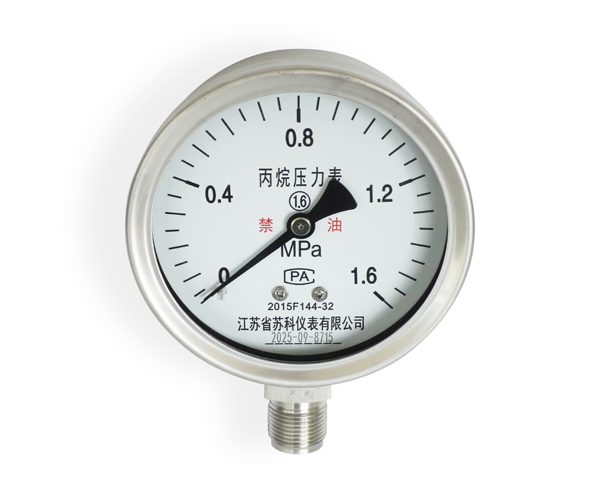

丙烷壓力表適用于測量密閉容器或者管道內丙烷氣體介質的壓力的場合，丙烷壓力表由導壓系統、齒輪傳動機構、示數裝置、和外殼所組成。外殼為氣密性結構，能有效的保護內部機件免受環境影響。
一、主要技術指標
.表盤規格：Ф60 Ф100 Ф150
.精確度等級：2.5級 1.6級
.使用環境條件：-40~70℃，相對濕度≤85％
.溫度影響：≤0.4％/10℃（相對溫度偏離20±5℃）
二、標度范圍
型 號 |
公稱直徑
（mm） |
精度等級
（％） |
測量范圍
（Mpa） |
連接螺紋 |
Y-60
Y-60B |
Φ60 |
2.5 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25 |
M14*1.5 |
Y-100
Y-100B |
Φ100 |
1.6 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25,40,60 |
M20*1.5 |
Y-150
Y-150B |
Φ150 |
1.6 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25,40,60 |
M20*1.5 |
|
