應用

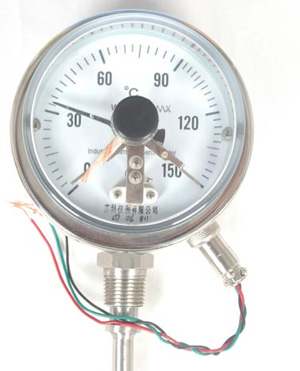

  WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。

特點
· 現場顯示溫度，直觀方便；
· 具有自動切斷電源和報警功能；
· 安全可靠，使用壽命長；
· 多種結構形式，可滿足不同要求。

工作原理
   電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。

主要技術參數
· 產品執行標準：JB/T8803-1998  GB3836-83
· 標度盤公稱直徑：100；60
· 精度等級：（1.0），1.5；2.5
· 熱響應時間：≤40S
· 防護等級：IP55
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性極限范圍不大于基本誤差限絕對值的1/2。

電氣參數

額定功率VA 最高工作電壓V 最大允許電流 10 220 a.c 0.7A 24 d.c

選型編碼

型號命名方法 代碼 代碼說明 WSS 雙金屬溫度計   代碼 說明 X 電接點結構   代碼 表殼材質說明   普通材質不做標注 B 不銹鋼（60表盤的只有鋁殼產品）   代碼 說明 -3 表盤直徑60mm -4 表盤直徑100mm   代碼 說明 0 表盤方向-軸向 1 表盤方向-徑向 8 表盤方向-萬向   代碼 說明 0 無固定安裝形式 1 可動外螺紋安裝 2 可動內螺紋安裝 3 固定螺紋安裝 4 固定法蘭安裝 5 卡套螺紋安裝 6 卡套法蘭安裝   代碼 說明   普通型不標住 B 隔爆型   代碼 說明 M 上下限報警 N 雙上限 P 雙下限

備注：

1.電接點雙金屬溫度計表盤60mm的報警方式常規的是上下限報警，要是需要雙上限或者雙下限的需要訂制；

2.請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。

3.選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm

WSSX-481， 0～400℃，L=450， M27×2，1.5級

型號及規格

型號 測溫范圍 精度等級 保護管材料 規格 安裝固定裝置 WSSX-400 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 75 100 150 200 300 400 500 750 1000 無固定裝置 WSSX-401 WSSX-480 WSSX-401 可動外螺紋 WSSX-411 WSSX-481 WSSX-402 可動內螺紋 WSSX-412 WSSX-482 WSSX-403 固定螺紋 WSSX-413 WSSX-483 WSSX-404 固定法蘭 WSSX-414 WSSX-484 WSSX-405 卡套螺紋 WSSX-415 WSSX-485 WSSX-406 卡套法蘭 WSSX-416 WSSX-486

備注：特殊形式可根據協議訂貨。

電接點雙金屬溫度計電接點接線方式
