熱電偶用補償導線、補償電纜
|
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用優質氟塑料，并采用整體連續擠出使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。
使用溫度—60—205—260℃。
熱電偶補償導線、補償電纜主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

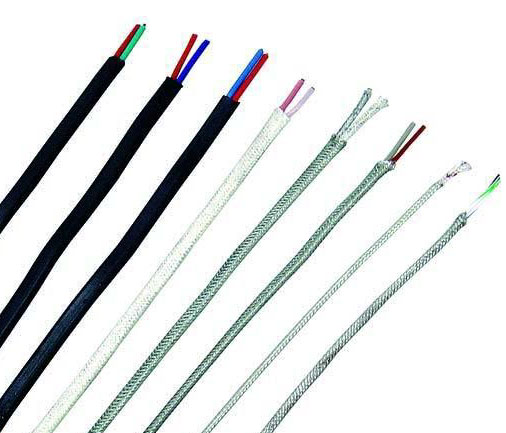

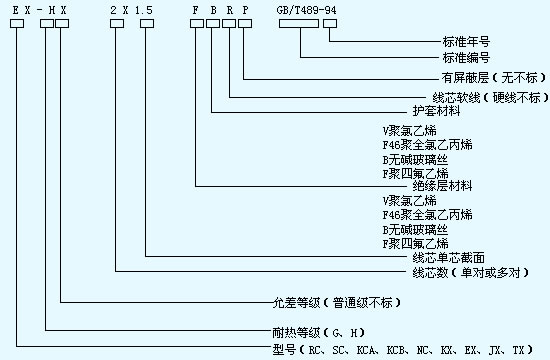

型號表示
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
| 結構特征、絕緣層、護層材料、使用溫度 |
使用分類、允差等級、護層著色標志 |
| 絕緣層及護層 |
使用溫度 |
| 材料 |
符號 |
| 聚氟乙烯 |
PVC |
-25～70℃
-25～105℃ |
| 聚全氟乙丙烯 |
FEP |
-60～205℃ |
| 可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
| 結絕示意 |
| 護層 |
絕緣層 |
合金絲 |
護層 |
屏蔽層 |
合金絲 |
 |
 |
|
| 使用分類 |
標志 |
允許登記及護層著色 |
| 普通級 |
精密級 |
| 一般用 |
G |
（黑色） |
S（灰色） |
| 耐熱用 |
H |
（黑色） |
S（灰色） |
|
| 產品標號（標記） |
補償導線合金絲和絕緣層顏色 |
配用熱電
偶分度號 |
一般用（G）
產品標號 |
耐熱用（H）
產品標號 |
| 普通級 |
精密級（S） |
普通級 |
精密級（S） |
| S |
SC-G |
SC-GS |
SC-H |
-- |
| N |
NC-G |
NC-GS |
NC-H |
NC-HS |
| K |
NC-G |
NC-GS |
NC-H |
-- |
| KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
| KX-G |
KX-GS |
KX-H |
KX-HS |
| E |
EX-G |
EX-GS |
EX-H |
EX-HS |
| J |
JX-G |
JX-GS |
JX-H |
JX-HS |
| T |
TX-G |
TX-GS |
TX-H |
TX-HS |
|
補償號
線型號 |
配用熱電
偶的分度號 |
補償導線合金線 |
絕緣層
著色 |
| 正極 |
負極 |
正極 |
負極 |
| SC |
S(鉑鉻10—鉑) |
SPC(銅) |
SNC(銅鎳) |
紅 |
綠 |
| NC |
N(鎳鉻硅—鎳硅) |
NPC(鐵) |
NNC(銅鎳) |
紅 |
黃 |
| KC |
K(銅—康銅) |
KPC(銅) |
KNC(銅鎳) |
紅 |
藍 |
| KX |
K(鎳鉻—鎳硅) |
KPX(鎳鉻) |
KNX(銅鎳) |
紅 |
黑 |
| EX |
E(鎳鉻—銅鎳) |
EPX(鎳鉻) |
ENX(銅鎳) |
紅 |
棕 |
| JX |
J(鐵—銅鎳) |
JPX(鐵) |
JNX(銅鎳) |
紅 |
紫 |
| TX |
T(銅—銅鎳) |
TPX(銅) |
TNX(銅鎳) |
紅 |
白 |
|
補償導線的熱電勢、允差
| |
熱電勢及允差（μV） |
熱電偶測試
端溫度(℃) |
100 ℃
|
100 ℃ |
熱電勢
(標準值) |
允 差 |
熱電勢
(標準值) |
允 差 |
| 普通級 |
精密級(S) |
普通級 |
精密級(S) |
| SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
| KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
| KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
| KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
| NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
| NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
| EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
| JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
| TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
| 使用分類 |
標稱截面(mm2) |
單股線芯 |
多股軟線芯(R) |
絕緣層厚度(mm) |
護層厚度(mm) |
外徑上限(mm) |
| 線芯股數(根) |
單線直徑(mm) |
線芯股數(根) |
單線直徑(mm) |
扁平型 |
屏蔽扁平型 |
| 單股線芯 |
多股線芯 |
單股線芯 |
多股線芯 |
| 一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
| 0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
| 1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
| 1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
| 2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
| 耐熱用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
| 0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
| 1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
| 1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
| 2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。 |
|
