一、概述
UQK-01/02/03型浮球液位控制器適用于工業生產過程中敞開或承壓容器內液位的控制。當液位到達高低極限時，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。
二、結構原理

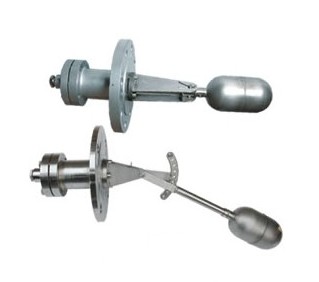

UQK-01/02/03型浮球液位控制器由浮球組件、微動開關組件和外殼組成。一對極性相斥的磁鋼分別安裝在浮球端部和微動開關組件上，當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動微動開關組件上的磁鋼運動，從而使輸出觸點相應接通或斷開，而在升降過程中無任何信號產生。
三、主要技術性能
1、測量范圍
| 型號 |
動作界限（mm） |
整定方式 |
安裝方式 |
UQK-01 |
10 |
不可調 |
水平 |
UQK-02 |
25~550 |
有極調整 |
水平 |
UQK-03 |
8~1000 |
無極調整 |
垂直 |
2、工作條件
工作壓力：＜1MPa
工作溫度：＜150℃
電源及觸點容量： 交流 220V 200VA
直流 110V 150W
防護等級：IP65
隔爆等級：ExdiiBT1~3
重量： 4~6Kg
四、安裝與使用
- UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下凸面法蘭。
- UQK-01/02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝。
- UQK-02型浮球液位控制器的動作范圍的整定屬有極調整，最大動作范圍為550mm.
- UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。UQK-03型浮球液位控制器的動作范圍的整定為無極調整，最大動作范圍為1000mm
- UQK-01/02/03型浮球液位控制器的控制器為非防水型結構，不宜在露天、室外場合使用。
- 浮球液位控制器在安裝時應使金屬外殼可靠接地（一般可連接在法蘭上），以確保用電安全。
- 被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。不適用于對黃銅、不銹鋼等材料有較強腐蝕作用的介質。
- 使用中的儀器應定期進行檢查。
- 浮球液位控制器的浮球材質為不銹鋼，其余為鋁材。
|
