    智能電磁流量計的外殼接地方法，直接關系到測量精度和穩定性。智能電磁流量計兩個電極的信號大小是相對于管道內的流體的電位的，所以必須確保管道和流量計本身有良好的接地。
    一般的金屬管道，本身就接地良好，接地線可以省略，但固定法蘭的螺絲，必須確保將管道和流量計充分連接。如果環境有較強的電磁干擾時，可以獨立另接地線。
    若使用絕緣管道，必須在智能電磁流量計和管道之間加裝金屬短管或接地環，然后將金屬短管或接地環于流量計用導線連接起來后再接大地。接地環分一般接地環、帶頸接地環和保護接地環三種方式。
1、 一般接地環
在塑料和陰極保護管上，傳感器兩側必須安裝接地環。一般接地環如圖所示。

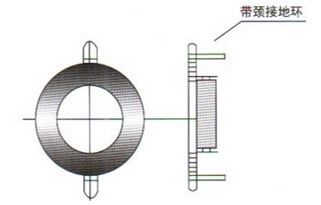

2、 帶頸接地環
若介質磨損性較強，就選用帶頸接地環以保護襯里。帶頸接地環如圖所示。

3、保護接地環
PTFE襯里傳感器宜選用保護接地環。它能通過螺釘固定在法蘭上，保護PTFE的翻邊不受損傷。
備注：傳感器假如有接地電極的話，就不必用接地環。
