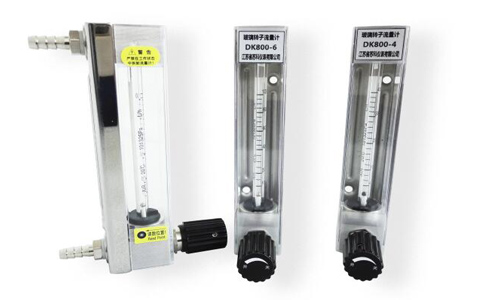

DK800玻璃轉子流量計
|
一.概述
DK800玻璃轉子流量計適用于微小流量的測量，是一款用來測量封閉式管道中單相非脈動流體（液體或氣體）流量的過
程檢測型儀表。不必拆下整機就可方便更換錐管和浮子，流量標尺清晰，帶調節閥。廣泛應用于多種行業。
類型有：普通型，防腐型，面板型，報警型，法蘭型。連接方式多樣，其工作壓力和工作溫度均高于原有相同通徑系列玻璃轉
子流量計產品。
二.型號規格及技術參數
型號 |
測量范圍（L/H） |
水（20℃） |
空氣（1.2×105Pa，20℃） |
DK800-3/F |
0.15-1.5L/H |
0.18-1.8L/H
0.36-3.6L/H |
DK800-4/F |
0.25-2.5L/H |
0.5-5L/H；1.6-16L/H
0.8-8L/H；6-60L/H |
DK800-6/F |
0.5-5L/H；6-60 L/H
1.2-12L/H；10-100 L/H
2-20L/H；16-160 L/H
2.5-25L/H；20-200 L/H
4-40L/H |
10-100L/H；180-1800L/H
25-250L/H；240-2400L/H
50-500L/H；300-3000L/H
80-800L/H；350-3500L/H
100-1000L/H；430-4300L/H |
型號 |
測量范圍 |
水（20℃） |
空氣（1.2×105Pa，20℃）
|
DK800-3/F |
0.4-4ml/min
0.6-6ml/min
1-10ml/min
1.6-16ml/min
2.5-25ml/min
4-40ml/min
6-60ml/min
10-100ml/min |
6-60ml/min
10-100ml/min
16-160ml/min
30-300ml/min
60-600ml/min
0.1-1L/min
0.15-1.5L/min |
DK800-4/F |
16-160ml/min
25-250ml/min |
0.3-3L/min
0.6-6L/min |
DK800-6/F |
40-400ml/min
60-600 ml/min
0.1-1L/min |
0.7-7L/min
1-10L/min
1.5-15L/min |
DK800-10/F |
0.1-1L/min
0.16-1.6L/min |
3-30L/min
5-45L/min |
浮子讀數位置：球浮子頂部。
| 范圍度：10：1 |
精度等級：2.5級；4級 |
錐管：光管/帶筋管 |
錐管長度:100mm |
允許被測流體狀況：最大壓力：1.0MPa |
允許被測流體狀況：最高溫度：120℃ |
基座：M10*1內絲；G1/4內絲；NPT1/4內絲 |
總長：146mm |
浮子形狀:球 |
連接方式：軟管,金屬管 |
注:可定做316L，需說明。
五.安裝與使用
安裝
1.流量計安裝前應將運輸中防止浮子跳動的填充物取出，如帶導桿，檢查浮子能否在導桿上自由滑動。請檢查玻璃管有
無破損，產品有無松動。
2.流量計需安裝在垂直位置上（流量計中心線與鉛垂線的夾角不得超過5%）并有可取的支撐，管道無震動，不應受到來
自管道的任何張力和壓力。應將管道沖洗干凈后安裝流量計。被測流體從流量計下端進上端出。注意：任何流量計切勿
手持使用。
3.被測流體中不可有大顆粒污物，否則會使浮子卡住或堵住流量計通路，視情況需要可在流量計前端安裝過濾器。如被
測流體含有氣泡，應在流量計前端設置排氣口。
4.被測流體壓力必須穩定，流體壓力不穩定會造成浮子波動，不能正確測量。流量計前端應設置緩沖器或定值器。建議
安裝旁路管道便于維修拆裝。
5.管路中有倒流，特別是水錘作用的，為防止損壞流量計應在流量計下流閥門之后安裝單向止回閥。
6.流量計上游應有5-10倍公稱通徑的直管段，下游應有至少250mm直管段。
使用
1.使用時應緩慢開啟流量計上游的閥門，防止浮子突然上沖，損壞玻璃管，然后用下游的調節閥調節流量。避免與電磁
閥配套使用。禁止使用前和使用中拆裝流量計。
2.流量計浮子讀數應讀取測量邊。如浮子的工作直徑（讀數邊）如有損傷，應對流量計重新標定。
3.應避免被測流體的溫度急驟變化。
4.使用中的流量計，如發現有滲漏，應擰緊進出口接嘴、針型閥的壓螺帽和玻璃錐管下端的頂緊環（從右向左即順時針
）。若上述方法不行，一般是密封圈失效，應更換。
5.當錐管和浮子沾污，應及時清洗，以免降低測量精度。
6.定期檢查流量計的誤差。一旦超出規定誤差，應調換浮子和錐管，或者重新標定。
7.被測流體和狀態（溫度/壓力）與流量計上的標度和狀態不一致時，應對示值按被測流體和狀態進行修正（包括密度，
溫度，壓力等），才能得到正確的流量。
8.一般流體測量選用DK800-（）型，有腐蝕性流體的測量選用DK800-（）F型。
六.示值修正
測量液體時的修正：求使用狀態下流過流量計的流量：? QS=QN?
QS----實際流量值；ρs----波測液體的密度；QN----流量計的讀數示值； ρf----浮子密度；
ρN----水在20℃，絕對壓力101325Pa時的密度（998.303kg/m3）。
被測氣體為干氣體時的修正：求使用狀態下流過流量計的流量：QSN=QN?
QSN---被測氣體標準狀態下的流量；QN---流量計的讀取示值（標準狀態0℃，101325Pa時的流量值）；ρSN---被測氣體
標準狀態（0℃，101325Pa）時的密度；ρN---空氣標準狀態（0℃，101325Pa）時的密度；Ps---被測氣體測量時的絕對
壓力；Ts---被測氣體測量時的絕對溫度；P---流量計標尺上標注的絕對壓力；T---流量計標尺上標注的絕對溫度【（27
3.15+20）K】。
使用狀態下流過流量計的流量：
Qs=QSN?
Qs---被測氣體使用狀態下的流量；
PN---標準狀態下的絕對壓力（101325Pa）；
TN---標準狀態下的絕對溫度（273.15K）。
|
|
|
