隨著微電子機械加工系統的日趨成熟而對于壓力、差壓、液位傳感器而言，其封裝的傳感器芯片本質將決定最終產品的性能與等級。以目前市場上廣泛采用的硅芯片技術而言，硅壓阻技術加工工藝成熟，但其信噪比特性與溫度特性有待提高；硅諧振技術加工工藝復雜過壓特性不好；本公司3351J系列單晶硅壓力變送器芯片采用高純度單晶硅材質，其材質特性優于市場上通用的復合硅、擴散硅材料，芯片采用單晶硅雙梁懸浮式，結合了硅壓阻與硅諧振雙方特點，并從工藝上做出了優化，實現精度佳、穩定性好、低溫度影響、高過壓等性能，適用于工業過程控制、自動化制造、航天航空、汽車與船舶、醫療衛生等多個領域。
一、單晶硅壓力變送器性能特點：
1、純度佳單晶硅材質，有效提高產品壽命及長期穩定性
2、雙惠斯通電橋設計，“雙梁”電阻溫度特性互補，提高芯片抗干擾能力
3、LCD帶背光顯示數字表頭可以顯示壓力、百分比和電流及0~100%模擬指示
4、通過按鍵組合操作能實現調零和調滿功能，以及數據恢復功能，方便了現場調試
5、信號轉換、信號采集與處理及電流輸出控制采用了一體化專用集成電路（ASICS）使智能變送器具有穩定、可靠、抗震等特點，并具有良好的互換性
二、單晶硅壓力變送器技術參數：

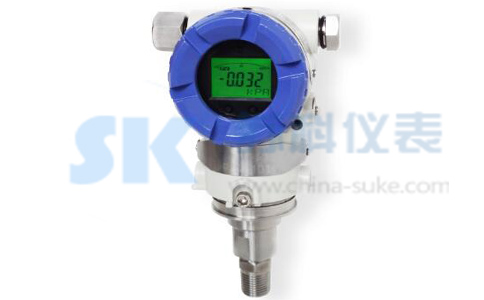

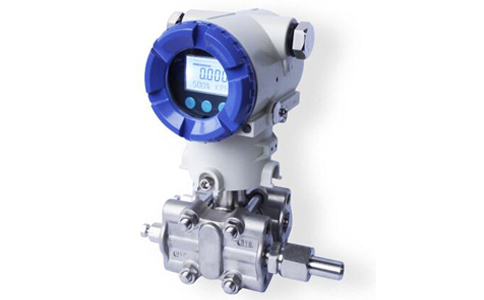

產品型號：SK3351JGP-單晶硅夾板式壓力變送器SK3351JTG-單晶硅直裝式壓力變送器
測量原理：?jiǎn)尉Ч钁腋∈?
適用場合：水壓、油壓、氣壓、負壓
測量范圍：0~40MPa量程可選
測量精度：±0.25%；±0.1%；±0.075%
電源：DC10.5~45V
輸出：DC4~20mA+HART
三、單晶硅壓力變送器產品選型：
| SK3351J |
壓力變送器 |
結構形式 |
GP |
智能夾板式 |
TG |
智能直裝式 |
量程范圍 |
代碼 |
量程單位 |
KPa |
InH2O |
mBar |
mmH2O |
CP3 |
0~10 |
0~40 |
0~100 |
0~1000 |
CP4 |
0~40 |
0~160 |
0~400 |
0~4000 |
CP5 |
0~100 |
0~400 |
0~1000 |
0~10000 |
CP6 |
0~400 |
0~1600 |
0~4000 |
0~40000 |
CP7 |
0~4×1000 |
0~16×1000 |
0~40×1000 |
0~400×1000 |
CP8 |
0~10×1000 |
0~40×1000 |
0~100×1000 |
0~1000×1000 |
CP9 |
0~40×1000 |
0~160×1000 |
0~400×1000 |
0~4000×1000 |
輸出信號 |
S |
4~20Ma+HART協議 |
T |
特殊要求 |
精度等級 |
I75 |
0.075%± |
I1 |
0.1%± |
I2 |
0.25%± |
顯示方式 |
M3 |
液晶顯示 |
連接型式及尺寸 |
R |
M20*1.5（TG型） |
| C0 |
1/2-14NPT椎管內螺紋接頭 |
| C1 |
1/2-14NPT引壓接頭后部焊接引壓管Ф14 |
C2 |
丁字形螺紋接頭M20×1.5，帶Ф14焊接引壓管（GP型） |
Y |
用戶約定 |
安裝支架型式（GP型） |
B1 |
管裝彎支架 |
B2 |
板裝彎支架 |
B3 |
管裝平支架 |
隔爆等級 |
B |
ExdiiCT6 |
|
